電動旋轉臺
GC170-037 DD馬達轉臺
市 場 價： ￥0元/個
優 惠 價： ￥0元/個
電機卷線部 絕緣等級：F類，絕緣耐壓：1分鐘1500V，絕緣電阻：10MΩ以上（500VDC）
其他 構造：內轉子型，勵磁方式：3相
（注）標稱扭矩為安裝在熱容量足夠大的金屬機座上時的數值。
位置分辨率為建議值，根據驅動器設定。
負載安裝面機械精度是安裝面的軸向偏差和徑向偏差。
表中，如無明確說明則表示為200-230VAC電源。
GC170-037 DD馬達轉臺
技術參數：
| 規格名稱 | GC170-037 | |||
| 瞬時最大輸出扭矩 | N.m | 13 | ||
| 連續最大扭矩 | N.m | 4.4 | ||
| 最大轉速 | rps | 4 | ||
| 額定轉速 | rps | 2 | ||
| 線電阻 | Ohm | 8.2 | ||
| 線電感 | mH | 20 | ||
| 力矩常數 | Nm/Arms | 2.2 | ||
| 反電勢常數 | Vp/(krpm) | 180 | ||
| 連續電流 | Arms | 2 | ||
| 峰值電流 | Arms | 6 | ||
| 極對數 | - | 15 | ||
| 精度要求 | 編碼器 | sin-cos/rev | 1048576 | |
| 分辨率 | ||||
| 絕對精度 | arc-sec | ±26/±10（高精度款） | ||
| 重復定位精度 | arc-sec | ±1.2 | ||
| 原點脈沖數 | Pulse/rev | 1 | ||
| 最大功率 | KVA | 0.4 | ||
| 額定功率 | KVA | 0.12 | ||
| 轉子慣量 | kgcm² | 40 | ||
| 允許負載 | 軸向負荷 | 正 | N | 1320 |
| 逆 | N | 600 | ||
| 徑向負荷 | Nm | 10 | ||
| 負載安裝面機械精度 | um | 8 or less | ||
| 重量 | kg | 3.5 | ||

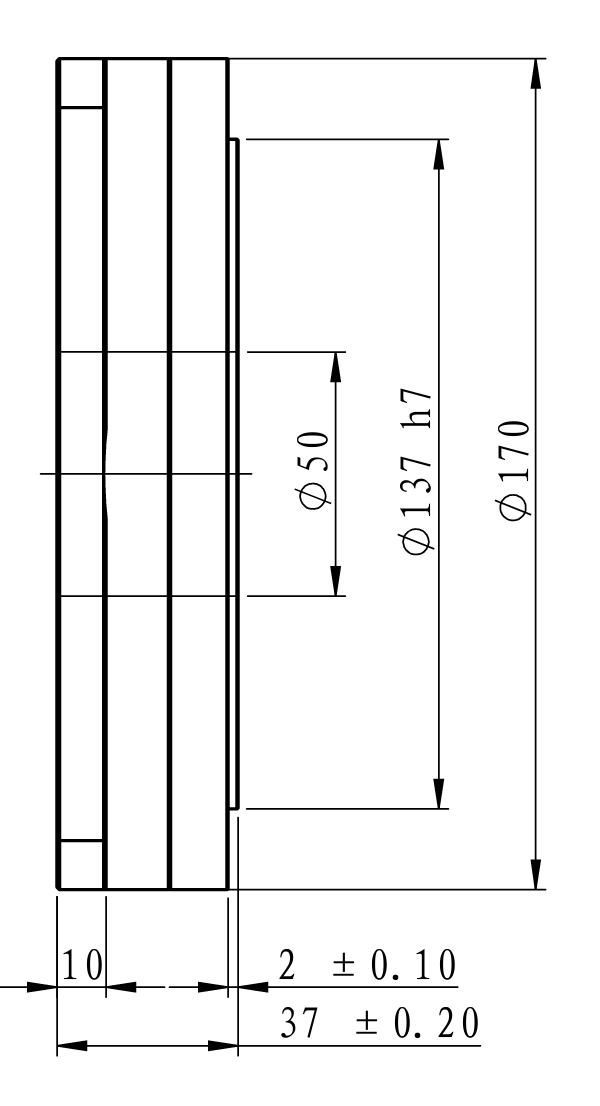

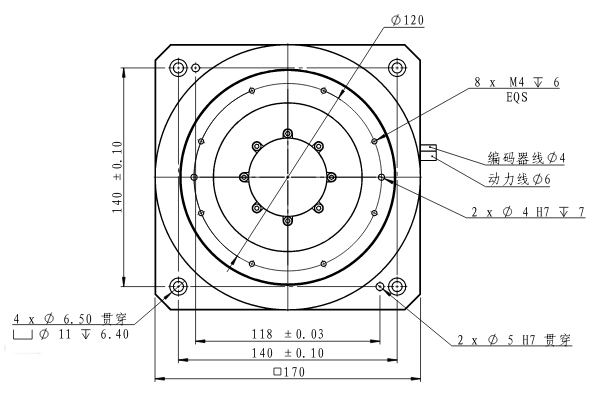

外形尺寸圖：
