高精度微型直線電機一維平臺
主要性能參數：
| 型號 | GCMI80-10 |
| 行程 | 10(極限行程12mm，可定制其它行程) |
| 導軌類型 | 進口精密交叉滾柱導軌 |
| 電機規格 | 無鐵芯直線電機 |
| 電機額定推力/峰值推力（N） | 6月18日 |
| *光柵分辨率 | 100 |
| **平臺最大速度 mm/s | ≥300 |
| 空載最大加速度 (g) | 2 |
| 最大負載 | 3 |
| ***雙向重復定位精度 | ≤±400 |
| 直線度 （um) | ≤±1 |
| 平面度 (um) | ≤±4 |
| 材質 | 鋁合金 |
| 重量 | 0.42 |
| 標準線長 | 1.5m |
默認光柵分辨率100nm，如設備欲獲得更高速度，可選20nm\50nm\0.5um\1um\5um等其它分辨率光柵，光柵分辨率的改變會導致重復性的變化,所有直線電機產品默認采用直線開放式光柵。
產品主要特征：
●低幅面設計，最大厚度24mm
●進口高精度交叉滾柱導軌，靜音、順滑，直線度、平面度一流
●直驅機構，無回程間隙
●全閉環反饋，可選分辨率高達20nm
●采用高性能的鋁合金加工一體數控加工而成
●表面經過噴砂以及陽極氧化處理，美觀又經久耐用
平臺最大速度取決于有效行程、光柵分辨率以及光柵和驅動器的時鐘頻率，不同配置會導致此項參數上限值的變化，詳詢廠家 。
此數據為實驗室實測數據上限，如有更高要求，需搭配GC-K系列控制器，詳詢廠家。

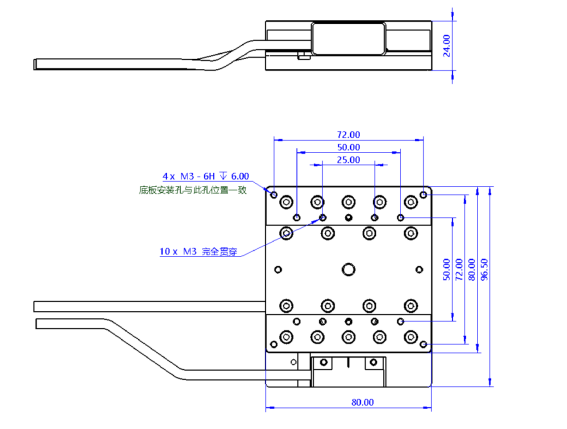

外形尺寸圖：
如需要進一步的尺寸信息或者3D圖檔，請直接聯系廠家。
特別注意事項：
1、直線電機平臺屬于高精度精密設備，因此如果希望得到最好的性能，需要保證足夠的使用環境，尤其在使用要求重復定位精度小于1um的設備上，所有指標的復現都需要滿足一定的溫度、濕度、氣壓、振動等，詳細要求可進一步聯系廠家咨詢溝通
2、所有平臺可單獨訂購，如對設備的精度以及性能要求較高，推薦使用光馳科技自主生產的控制器搭配控制器出貨的產品，在出廠檢驗中都會做針對性的優化和校準，是您高要求使用的首選。
