高精度緊湊型直線電機一維平臺
主要性能參數：
|
型號 |
GCM-40 |
GCM-60 |
GCM-100 |
GCM-150 |
GCM-200 |
|
行程 |
40 |
60 |
100 |
150 |
200 |
|
導軌類型 |
進口精密交叉滾柱導軌 |
||||
|
電機規格 |
無鐵芯直線電機 |
||||
|
電機額定推力/峰值推力（N） |
20/ 45 |
40/90 |
|||
|
光柵分辨率 |
50 |
||||
|
平臺最大速度 mm/s |
≥300 |
||||
|
空載最大加速度 (g) |
4 |
3 |
2 |
1.5 |
2.2 |
|
最大負載 |
7 |
10 |
15 |
20 |
30 |
|
雙向重復定位精度 |
≤±300 |
||||
|
直線度 （um) |
≤ ±1 |
≤±1.5 |
≤±2 |
≤±2.5 |
|
|
平面度 (um) |
≤±4 |
≤±4.5 |
≤±5 |
≤±6 |
≤±8 |
|
材質 |
鋁合金 |
||||
|
重量 |
1.6 |
2 |
3.3 |
4.6 |
6 |
|
標準線長 |
1.5m |
||||
產品主要特征：
●低幅面設計，最大厚度42mm。
●進口高精度交叉滾柱導軌，靜音、順滑，直線度、平面度一流。
●直驅機構，無回程間隙。
●全閉環反饋，分辨率高達50nm。
●采用高性能的鋁合金加工一體數控加工而成。
●表面經過噴砂以及陽極氧化處理，美觀又經久耐用。
默認光柵分辨率50nm，如設備欲獲得更高速度，可選0.1um\0.5um\1um\5um等其它分辨率光柵，光柵分辨率的改變會導致重復性的變化 ，直線電機產品默認采用直線開放式光柵。
平臺最大速度取決于有效行程、光柵分辨率以及光柵和驅動器的時鐘頻率，不同配置會導致此項參數上限值的變化，詳詢廠家。
此數據為實驗室實測數據上限，如有更高要求，需搭配GC-K系列控制器，詳詢廠家。

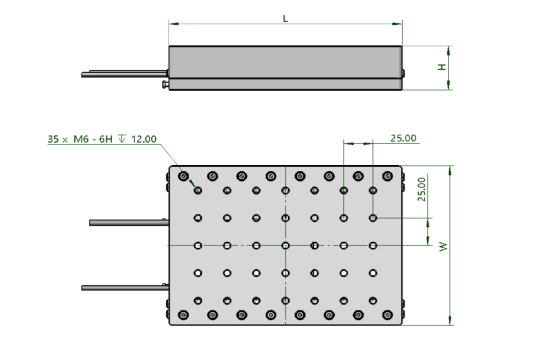

外形尺寸圖：
| 型號\尺寸mm | L | H | W |
| GCM-40 | 100 | 40 | 145 |
| GCM-60 | 125 | 40 | 145 |
| GCM-100 | 200 | 40 | 145 |
| GCM-150 | 240 | 42 | 154 |
| GCM-200 | 320 | 42 | 154 |
如需要進一步的尺寸信息或者3D圖檔，請直接聯系廠家。
特別注意事項：
1、直線電機平臺屬于高精度精密設備，因此如果希望得到最好的性能，需要保證足夠的使用環境，尤其在使用要求重復定位精度小于1um的設備上，所有指標的復現都需要滿足一定的溫度、濕度、氣壓、振動等，詳細要求可進一步聯系廠家咨詢溝通
2、所有平臺可單獨訂購，如對設備的精度以及性能要求較高，推薦使用光馳科技自主生產的控制器搭配控制器出貨的產品，在出廠檢驗中都會做針對性的優化和校準，是您高要求使用的首選。
