高精度垂直軸用直線電機平臺
主要性能參數：
| 型號 | GCH-40-Z | GCH-60-Z | GCH-100-Z |
| 行程 | 40 | 60 | 100 |
| 導軌類型 | 進口精密交叉滾柱導軌 | ||
| 電機規格 | 無鐵芯直線電機 | ||
| 電機額定推力/峰值推力（N） | 20/45 | ||
| 光柵分辨率 | 50 | ||
| 平臺最大速度 mm/s | ≥100 | ||
| 空載最大加速度 (g) | 4 | 3 | 2 |
| 最大負載 | 10 | ||
| 雙向重復定位精度 | ≤ ±300 | ||
| 直線度 （um) | ≤±1 | ≤±1.5 | |
| 平面度 (um) | ≤±4 | ≤±4.5 | ≤±5 |
| 材質 | 鋁合金 | ||
| 重量包含不銹鋼底板 | 5 | 6.5 | 8 |
默認光柵分辨率50nm，如設備欲獲得更高速度，可選1nm\2nm\5nm\10nm\0.1um\0.5um\1um\5um等其它分
辨率光柵，光柵分辨率的改變會導致重復性的變化，所有直線電機產品默認采用直線開放式光柵。平臺最大速度取決于有效行程、光柵分辨率以及光柵和驅動器的時鐘頻率，不同配置會導致此項參數上限值的變化，詳詢廠家。
最大負載取決于配平方式，不同類型應用對配平要求不同，詳詢廠家。
使用的為氣動恒力彈簧配重，可選MB磁性恒力彈簧，注意：AB氣動恒力彈簧可通過氣壓調節配重力度，MB磁性恒力彈簧無法調節。詳細說明見配重說明。
產品主要特征：
●多種安裝方式選擇，可直接固定也可用轉接板。
●進口防蠕動交叉滾柱導軌，靜音、順滑，直線度、平面度一流，同時不會出現普通導軌保持架移位的現象。
●直驅機構，無回程間隙。全閉環反饋，可選光柵分辨率高達1nm。
●采用高性能的鋁合金加工一體數控加工而成。
●表面經過噴砂以及陽極氧化處理，美觀又經久耐用。

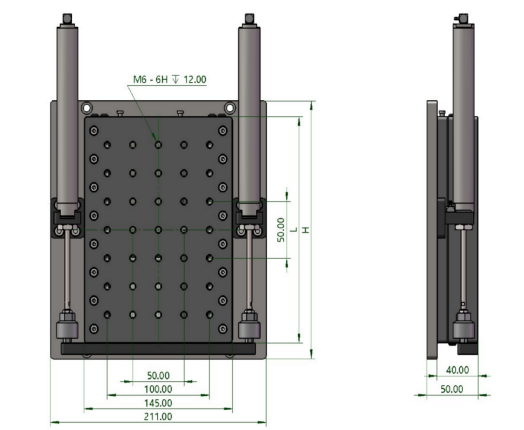

外形尺寸圖
| 型號\尺寸mm | L | H | 安裝螺紋孔 |
| GCH-40-Z | 100 | 128 | M6/25mm等間距 |
| GCH-60-Z | 125 | 145 | M6/25mm等間距 |
| GCH-100-Z | 200 | 228 | M6/25mm等間距 |
特別注意事項：
1、直線電機平臺屬于高精度精密設備，因此如果希望得到最好的性能，需要保證足夠的使用環境，尤其在使用要求重復定位精度小于1um的設備上，所有指標的復現都需要滿足一定的溫度、濕度、氣壓、振動等，詳細要求可進一步聯系廠家咨詢溝通。
2、所有平臺可單獨訂購，如對設備的精度以及性能要求較高，推薦使用光馳科技自主生產的控制器搭配控制器出貨的產品，在出廠檢驗中都會做針對性的優化和校準，是您高要求使用的首選。
配重說明：
磁性恒力彈簧配重 氣動恒力彈簧配重
兩種主要配平方式的區別：
1、如上圖所示，磁性恒力彈簧無需外接氣源即可使用，而氣動恒力彈簧在工作過程中需要有持續穩定的供氣才能正常工作。
2、磁性恒力彈簧適用于負載恒定(需精確配重)，對響應要求較高的應用。而氣動恒力彈簧可根據負載大小通過調節氣壓來改變配重負載的大小，因此適用于負載可能發生變化，需要經常調試的場景。
3、使用效果上，兩者無明顯差別，不過由于氣動恒力彈簧在工作中可提供一定的阻尼系數，因此在小步距微動或是存在微加工有反作用力的場景下具有更好的穩定性。
對氣源的要求：
1、氣源推薦使用簡單干燥、過濾后的氣體，壓力需保證0.5至0.7MPa之間。
2、本設備需要搭配帶逆流功能的調壓閥使用，詳詢廠家。
3、氣動恒力彈簧配重的設備在長時間不使用的情況下需排盡空氣、堵上氣管，同時用限位螺釘或支撐板將平臺固定住以避免失壓下滑砸壞負載或工件。
4、精密貴重負載（鏡頭、激光器等）請?jiān)跉饴飞显黾訅毫鞲衅饕约凹友b緊急剎車裝置，詳詢廠家。
