柔性關節直線電機雙驅龍門
主要性能參數：
|
型號 |
GC-FL-200 |
GC-FL-300 |
GC-FL-400 |
GC-FL-500 |
GC-FL-600 |
GC-FL-800 |
GC-FL-1000 |
|
行程 |
200x200 |
300x300 |
400x400 |
500x500 |
600x600 |
800x800 |
1000x1000 |
|
最大速度 |
2 |
||||||
|
最大 |
2（空載） |
||||||
|
持續推力 |
89(X軸-橫梁軸) |
||||||
|
持續推力 |
178(Y軸-雙驅軸） |
||||||
|
峰值推力 |
498(X軸-橫梁軸) |
||||||
|
峰值推力 |
996(Y軸-雙驅軸） |
||||||
|
光柵 |
標準配置 為模擬量光柵，最大支持細分至1n m分辨率(可選 數字量光柵) |
||||||
|
橫梁 |
15 |
||||||
|
橫梁可 |
≈±15 |
||||||
|
絕對 |
≤±5 |
||||||
|
重復 |
≤±1 |
||||||
|
正交性 |
柔性關節可調，≤5 |
||||||
|
運動 |
3.5（X軸橫梁軸滑塊，下列為Y軸） |
||||||
|
運動 |
38 |
42 |
45 |
52 |
60 |
75 |
92 |
|
主體 |
7075 航空級鋁合金 |
||||||
|
表面 |
陽極氧化（部分硬質陽極氧化） |
||||||
|
臺面 |
花崗巖 |
||||||
標準品為通用行程，接受不同行程要求的定制。
最大速度和設備最大行程、滑塊所處位置相關。
X軸可選配氣動高性能導軌剎車器，標準配置不含導軌剎車器。
系統默認為模擬量的光柵，如需數字量輸出的光柵請?zhí)崆罢f明。
產品特點：
●高柔性龍門關節設計，精度更高、靈活性更好
●無鐵芯直線電機驅動，高加速度、高動態響應、無推力波動，適合微小形狀輪廓控制
● 最大行程可達1000mm x 1000mm
● 最大分辨率高達1nm
● 最大速度可達2m/s
直線電機/直線光柵
直線電機具有直驅效率高、無反向間隙、高加速度、高速度上限等特點，直線電機兼顧了精度、速度、加速度、壽命、響應速度等運動參數的平衡，使得GC-FL系列龍門平臺具有非常優秀的運動性能。最高1nm分辨率的直線光柵保證了全閉環系統的穩定性。
壽命及可靠性設計
由于采用了非接觸直驅技術，無磨損、無反向間隙，因此設備的壽命及可靠性大大獲得了提高，循環滾珠直線導軌更提供了極佳的剛性及線性精度，整機的平均無故障時間（MTBF）≥20000小時。
運動控制技術
GC-FL系列龍門平臺采用了高性能的專用運動控制器進行控制，專門針對龍門系統優化的交叉解耦龍門算法，使得GC-FL系列產品在軌跡控制、響應速度、運動平滑性、跟隨誤差、噪音水平有著讓人非常驚喜的表現。

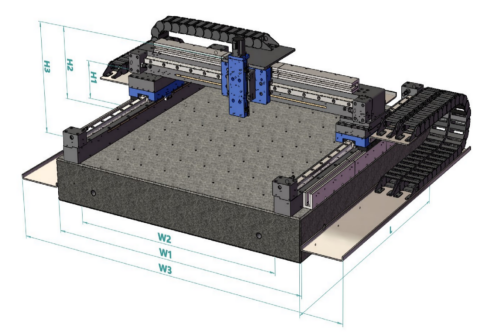

外形尺寸圖：
外形尺寸參數：
|
尺寸 （mm） |
GC-FL-200 |
GC-FL-300 |
GC-FL-400 |
GC-FL-500 |
GC-FL-600 |
GC-FL-800 |
GC-FL-1000 |
|
W1* |
396 |
496 |
596 |
696 |
796 |
996 |
1196 |
|
W2 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
|
W3* |
916 |
1016 |
1116 |
1216 |
1316 |
1516 |
1716 |
|
L |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
|
H1** |
|
|
|
140.8 |
|
|
|
|
H2** |
|
|
|
270 |
|
|
|
|
H3** |
|
|
|
419 |
|
|
花崗巖臺面尺寸可以根據客戶要求定制。
型號及訂購說明：
可提供與龍門系統配套的Z軸系統，包含步進、伺服和直線電機Z軸，詳細規格及配置請咨詢廠家。
可提供與龍門系統配套的合金機架及隔振系統 包括：普通焊接機架以及高性能阻尼隔振系統，詳細規格請咨詢廠家。
龍門系統的應用：

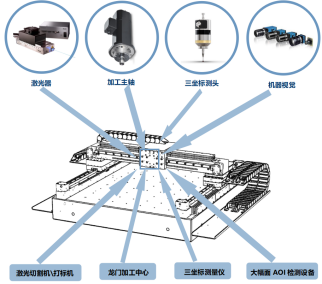

龍門系統作為通用性極強的標準模組，可以通過增加不同的功能模塊迅速組成高性能的應用，尤其適合目標物體體積或重量過大不便移動的應用。
柔性龍門及剛性龍門的區別：

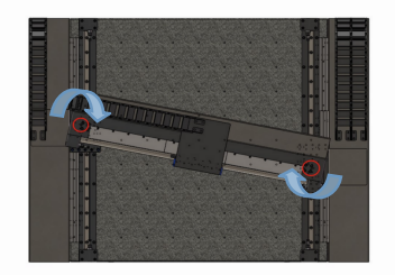

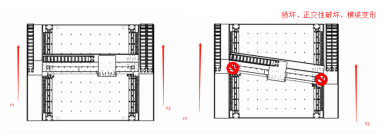

普通的剛性龍門系統，由于X軸與Y軸屬于剛性連接，因此需要在運動過程中始終保證Y1=Y2，而且對XYY三軸的安裝調試要求非常高，一旦由于安裝、操作、沖擊導致XYY軸連接錯位，就會導致橫梁被扭轉，產生一個不可逆的YAW角。長時間工作后，會造成X軸與Y軸之間的正交性出現嚴重的問題，從而使設備的運動精度和工作。
GC-FL系列柔性龍門系統，開創性的在X與Y軸處加入了柔性的關節系統，使得YAW角的產生得到了有效的控制。加上優化有效的龍門算法，使得設備在高速運行狀態中XYY軸的正交性更佳，同時Yaw角的可控制，讓設備不再收到雙軸不同步造成的沖擊，讓設備的壽命及可靠性大大增加。
