平面氣浮直線電機檢測平臺
主要性能參數：
| 型號 | GCD2T-Q100 | GCD2T-Q150 | GCD2T-Q200 | GCD2T-Q250 | GCD2T-Q300 | GCD2T-Q400 | GCD2T-Q500 |
| 行程X軸Y軸 | 100 | 150 | 200 | 250 | 300 | 400 | 500 |
| 導軌類型 | 平面共軌氣浮導軌 | ||||||
| X電機規格 | 三相無鐵芯電機持續60N峰值210N | ||||||
| Y軸 | 60N/210N | 60N/210N | 60N/210N | 120N/420N(雙驅) | 120N/420N(雙驅) | 120N/420N(雙驅) | 120N/420N(雙驅) |
| 光柵分辨率 | 默認模擬量5nm（4096細分）最高1nm，可升級為數字量 | ||||||
| X軸（上軸）空載最大加速度 | 4G | ||||||
| Y軸（下軸）空載最大加速度 | 2G | 1.7G | 1.5G | 2G | 2G | 1.6G | 1.4G |
| 空載最大速度 | 2m/s | ||||||
| 速度均勻性 | ≤1% | ||||||
| 最大負載 | 15kg | ||||||
| 雙向重復定位精度 | ±0.1um | ||||||
| XY軸定位精度(補償前) | ±1 | ±1.5 | ±2 | ±2 | ±2.5 | ±3 | ±4 |
| XY軸定位精度(補償后) | ±0.5 | ||||||
| 直線度 | 0.5 | 0.5 | 1 | 1 | 1.5 | 2 | 2.5 |
| 平面度 | 0.5 | 0.8 | 1 | 1 | 1.5 | 2 | 2.5 |
| 氣源工作壓力 | 0.3-0.48MPa | ||||||
平臺最大速度取決于有效行程、光柵分辨率以及光柵和驅動器的時鐘頻率，不同配置會導致此項參數上限值的變化，所有直線電機產品默認采用直線開放式光柵 詳詢廠家。
速度均勻性又稱速度誤差，與速度所處區間關系較大，速度越慢速度誤差比例越大，低于1mm/s的應用，推薦采用線性驅動器。
此數據為實驗室實測數據上限，如有更高要求，需搭配GC-K系列控制器，詳詢廠家，此數據為標定后參數。

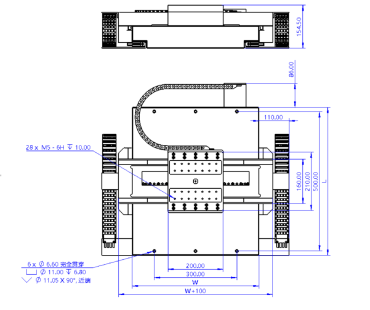

外形尺寸圖：
GCD2T-QXY尺寸圖：
| 尺寸\型號 | 100x100 | 150x150 | 200x200 | 250x250 | 300x300 | 400x400 | 500x500 |
| W | 310 | 360 | 410 | 460 | 510 | 610 | 710 |
| L | 380 | 430 | 480 | 530 | 580 | 680 | 780 |
實際尺寸會根據客戶所需的行程來確定。
如需要進一步的尺寸信息或3D圖檔，請直接聯系廠家。
特別注意事項：
1、直線電機平臺屬于高精度精密設備，因此如果希望得到最好的性能，需要保證足夠的使用環境，尤其在使用要求重復定位精度小于1um的設備上，所有指標的復現都需要滿足一定的溫度、濕度、氣壓、振動等，詳細要求可進一步聯系廠家咨詢溝通。
2、所有平臺可單獨訂購，如對設備的精度以及性能要求較高，推薦使用光馳科技自主生產的控制器搭配控制器出貨的產品，在出廠檢驗中都會做針對性的優化和校準，是您高要求使用的首選。
3、氣浮平臺需搭配空壓機、儲氣罐、冷干機油水分離器、過濾器、干燥器、調壓閥等輔助配件，詳細規格請咨詢廠家。
