直線電機平臺
市 場 價： ￥0元/個
優 惠 價： ￥0元/個
高性能半封閉式直線模組
主要性能參數：
| 型號 | GCA-200 | GCA-300 | GCA-400 | GCA-500 | GCA-600 | GCA-800 |
| 行程 | 200 | 300 | 400 | 500 | 600 | 800 |
| 導軌類型 | 進口直線循環滾珠導軌 | |||||
| 電機規格 | 有鐵芯直線電機 | |||||
| 額定推力/峰值推力（N） | 66\116 | |||||
| 光柵分辨率 | 100 | |||||
| 限位類型 | 光電\機械\軟件 三重限位 | |||||
| 平臺最大速度 （m/s） | ≥2 | |||||
| 空載最大加速度 (g) | 3 | |||||
| 最大負載 | 45 | |||||
| 雙向重復定位精度 | ≤±0.5 | |||||
| 直線度 （um) | ≤±2.5 | ≤±4 | ≤±8 | ≤±9 | ≤±10 | ≤±12 |
| 平面度 (um) | ≤±2.5 | ≤±4 | ≤±8 | ≤±9 | ≤±10 | ≤±12 |
| 材質 | 鋁合金 | |||||
| 重量 | 9.1 | 10.2 | 11.3 | 12.4 | 13.5 | 15.8 |
默認光柵分辨率100nm，如設備欲獲得更高速度，可選0.5um\1um\5um等其它分辨率光柵，光柵分辨率的改變會導致重復性的變化，所有直線電機產品默認采用直線開放式光柵。
平臺最大速度取決于有效行程、光柵分辨率以及光柵和驅動器的時鐘頻率，不同配置會導致此項參數上限值的變化，詳詢廠家。
此數據為實驗室實測數據上限，如有更高要求，需搭配GC-K系列控制器，詳詢廠家。
直線電機模組的直線度與安裝的基準關系較大，此數據為固定普通標準光學平臺時的實測平均水平。
該重量為近似值，會因為配置不同略有差異。
產品主要特征：
●半封閉設計，有效防止異物進入設備中。
●進口高精度直線導軌，靜音、順滑，直線度、平面度一流。
●直驅機構，無回程間隙。
●全閉環反饋，分辨率高達50nm。
●采用高性能的鋁合金加工一體數控加工而成。
●表面經過噴砂以及陽極氧化處理，美觀又經久耐用。

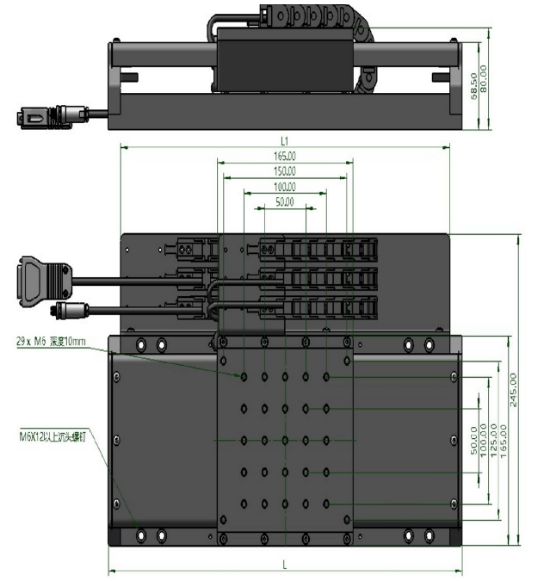

外形尺寸圖：
GCA-X尺寸圖：
| 型號\尺寸mm | L | L1 |
| GCA-200 | 430 | 400 |
| GCA-300 | 530 | 500 |
| GCA-400 | 630 | 600 |
| GCA-500 | 730 | 700 |
| GCA-600 | 830 | 800 |
| GCA-800 | 1030 | 1000 |
如需要進一步的尺寸信息或者3D圖檔，請直接聯系廠家。
特別注意事項：
1、直線電機平臺屬于高精度精密設備，因此如果希望得到最好的性能，需要保證足夠的使用環境，尤其在使用要求重復定位精度小于1um的設備上，所有指標的復現都需要滿足一定的溫度、濕度、氣壓、振動等，詳細要求可進一步聯系廠家咨詢溝通。
2、所有平臺可單獨訂購，如對設備的精度以及性能要求較高，推薦使用光馳科技自主生產的控制器搭配控制器出貨的產品，在出廠檢驗中都會做針對性的優化和校準，是您高要求使用的首選。
