一體式高精度直線電機二維平臺
主要性能參數：
| 型號 | GC2A-50X50 | GC2A-100X100 | GC2A-150X150 | GC2A-200X200 |
| 行程 | 50x50 | 100x100 | 150x150 | 200x200 |
| 導軌類型 | 進口精密交叉滾柱導軌 | |||
| 電機規格 | 無鐵芯 直線電機 | |||
| 電機額定推力/峰值推力（N） | 20/45 | 40/90 | ||
| 光柵分辨率 | 5 0 | |||
| 平臺最大速度 mm/s | ≥3 00 | |||
| 上軸空載最大加速度 (g) | 4 | 3 | 2 | 2.2 |
| 下軸軸空載最大加速度 (g) | 2 | 1.5 | 1.2 | 1.2 |
| 雙向重復定位精度 | ≤± 300 | |||
| 直線度 （um) | ≤ ±1 | ≤±1.5 | ≤±2 | |
| 平面度 (um) | ≤±4 | ≤±5 | ≤±6 | ≤±8 |
| 正交性(arc sec) | 2 0 | |||
| 材質 | 鋁合金 | |||
| 重量 | 6 | 8.5 | 15 | 24 |
默認光柵分辨率50nm，如設備欲獲得更高速度，可選0.1um\0.5um\1um\5um等其它分辨率光柵，光柵分辨率的改變會導致重復性的變化，所有直線電機產品默認采用直線開放式光柵。
平臺最大速度取決于有效行程、光柵分辨率以及光柵和驅動器的時鐘頻率，不同配置會導致此項參數上限值的變化，詳詢廠家。
通常上軸定義成Y軸，下軸定義成X軸。
此數據為實驗室實測數據上限，如有更高要求，需搭配GC-K系列控制器，詳詢廠家。
產品主要特征：
●低幅面設計，最大厚度72mm
●進口高精度交叉滾柱導軌，靜音、順滑，直線度、平面度一流
●直驅機構，無回程間隙
●全閉環反饋，分辨率高達50nm
●采用高性能的鋁合金加工一體數控加工而成
●表面經過噴砂以及陽極氧化處理，美觀又經久耐用

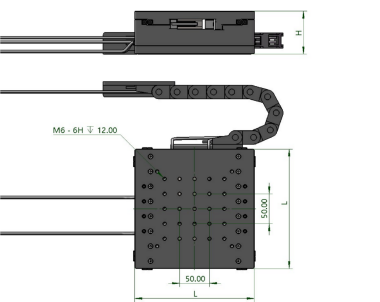

GC2A-XY 外形尺寸圖：
| 型號\尺寸mm | L | H | 頂板安裝孔類型 |
| LMT-50x50 | 125 | 72 | M5\間距25 |
| LMT-100x100 | 200 | 72 | M6\間距25 |
| LMT-150x150 | 240 | 80 | M6\間距25 |
| LMT-200x200 | 320 | 80 | M6\間距25 |
特別注意事項：
1、直線電機平臺屬于高精度精密設備，因此如果希望得到最好的性能，需要保證足夠的使用環境，尤其在使用要求重復定位精度小于1um的設備上，所有指標的復現都需要滿足一定的溫度、濕度、氣壓、振動等，詳細要求可進一步聯系廠家咨詢
2、所有平臺可單獨訂購，如對設備的精度以及性能要求較高，推薦使用光馳科技自主生產的控制器搭配控制器出貨的產品，在出廠檢驗中都會做針對性的優化和校準，是您高要求使用的首選。
