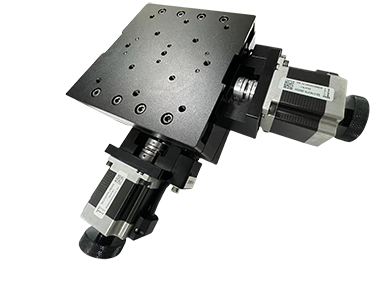

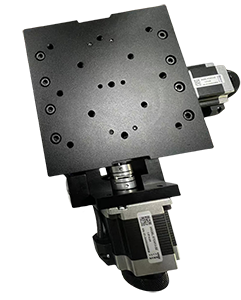

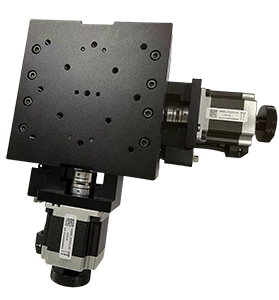

GCEF10-2 雙軸角位臺
市 場 價： ￥0元/個
優 惠 價： ￥0元/個
GCEF10-2 雙軸角位臺
技術參數：
|
型號 |
GCEF10-2（雙軸角位臺） |
||
|
結構描述 |
角度范圍 |
X:±10° |
Y:±10° |
|
臺面尺寸 |
150*150mm |
||
|
傳動比 |
464:1 |
385:1 |
|
|
旋轉中心高 |
210mm±0.2mm |
160mm±0.2mm |
|
|
驅動機構 |
蝸輪和蝸桿機構 |
蝸輪和蝸桿機構 |
|
|
導軌形式 |
交叉滾柱導軌 |
交叉滾柱導軌 |
|
|
步進電機 |
57CM13 |
57CM13 |
|
|
主體材料 |
鋁合金 |
鋁合金 |
|
|
表面處理 |
陽極氧化發黑 |
陽極氧化發黑 |
|
|
中心承載 |
30kg |
||
|
重量 |
10kg |
||
|
分辨率 |
≈0.005° |
||
|
精度描述 |
旋轉中心精度 |
0.03 mm |
|
|
速度 |
5°/sec |
||
|
重復定位精度 |
0.01° |
||

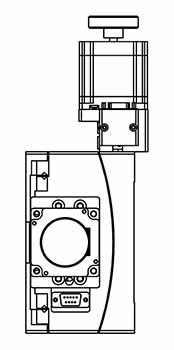

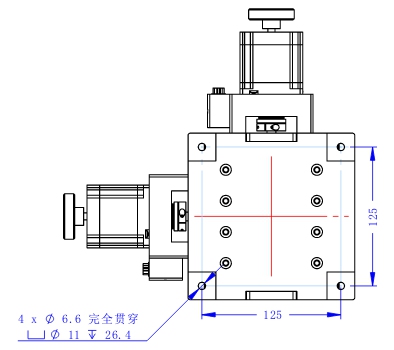

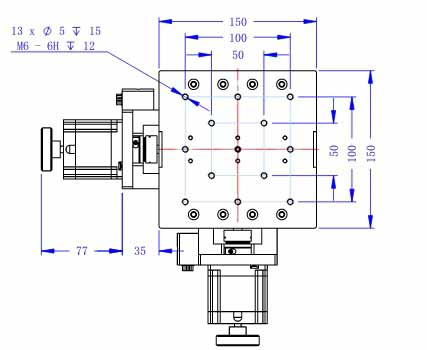

外形尺寸圖：
