一體式高精度步進電機二維平臺

市 場 價： ￥0元/個

優 惠 價： ￥0元/個

GC2ST-XY系列是優于傳統十字交叉XY平臺的步進電機二維平臺，它采用了上下兩軸一體化的設計，體積更緊湊、厚度更薄、可靠性更好。高精度的交叉滾柱導軌一方面保證了該系列平臺有足夠的剛性，同時也兼顧了小步長的位移性能；帶消隙螺母的梯形絲杠，遠比一般的滾珠絲桿更加安靜，對于速度要求不高的應用來說，具備更加良好的使用舒適性。平臺整體采用高強度的鋁合金一體數控加工完成，在保證足夠強度的同時，也使得重量大大降低，極大提高了設備本身的運動性能。
一體式高精度步進電機二維平臺

一體式高精度步進電機二維平臺

主要性能參數：

型號

GC2ST-50X50

GC2ST-100X100

GC2ST-150X150

GC2ST-200X200

行程 X軸Y軸

50

100

150

200

中心方孔尺寸

50X50

100X100

150X150

200X200

絲桿導程

2.54

3.175

導軌類型

精密交叉滾柱導軌

電機規格



28步進電機

42步進電機

電機步距角

默認1.8°（ 可選0.9°）

分辨率 驅動器16細分

≈0.8

≈0.8

≈0.8

≈1

空載最大速度（2.54mm導程）mm/s

50

50

50

50

最大負載

10

10

10

15

雙向重復定位精度（um/50mm）

±2

±3

±3

±4

反向間隙

0

0

0

0

限位類型

松下光電限位

材質

鋁合金

重量

3.2

4.2

5.8

16

標準線長

1.5m

絲桿導程默認2.54mm，如需其它導程請咨詢廠家。
此為實驗室所測平均數據，需要搭配使用GC-K系列控制箱。

產品特點：

●一體化設計，體積緊湊
●高精度交叉滾柱導軌，直線度、平面度一流
●消隙螺母絲桿驅動，無回程間隙
●正反面對稱設計，任意安裝
●采用高性能的鋁合金加工一體數控加工而成
●表面經過噴砂以及陽極氧化處理，美觀又經久耐用。

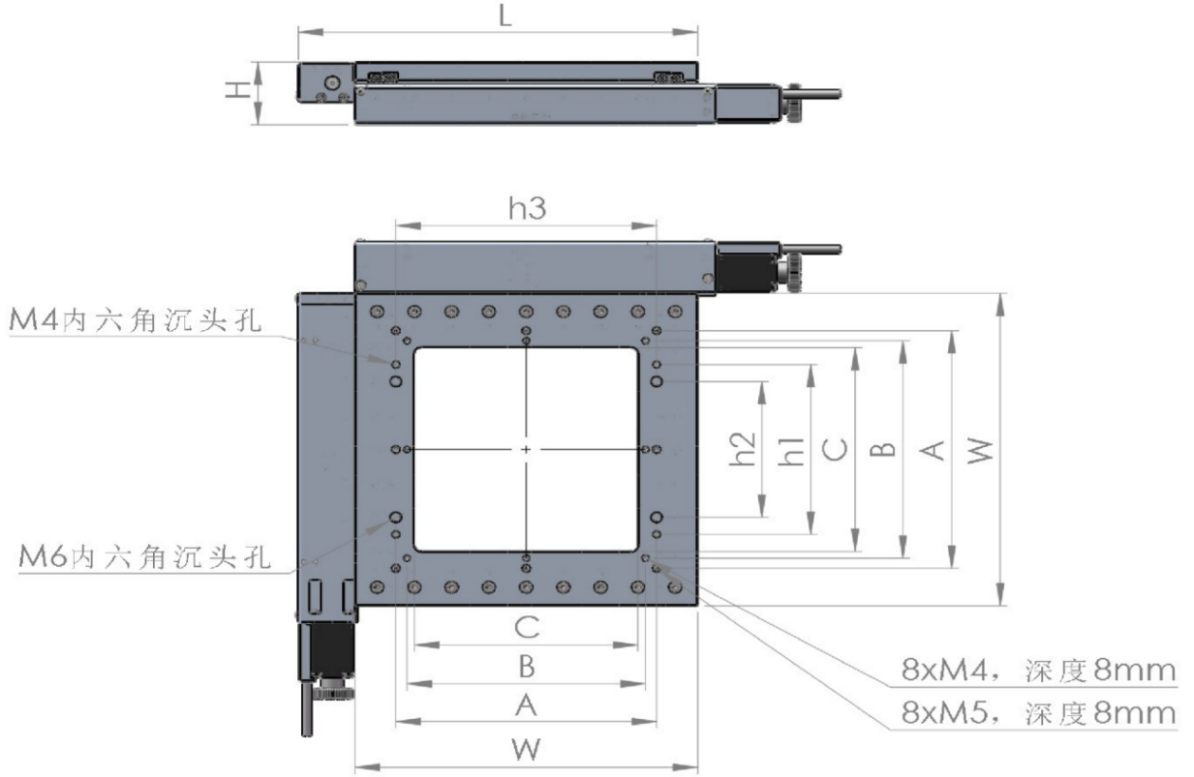

外形尺寸圖：

尺寸\型號

GC2ST-50X50

GC2ST-100X100

GC2ST-150X150

GC2ST-200X200

H

46

46

46

72

W

130

180

230

330

A

75

125

175

225

B

60

110

160

210

C

50

100

150

200

h1

50

100

125

200

h2

25

75

100

150

h3

75

125

175

250

L

168

218

268

380

如需要進一步的尺寸信息或者3D圖檔，請直接聯系廠家。



特別注意事項：

1、設備默認不帶驅動器，如需驅動器可咨詢廠家。
2、所有平臺可單獨訂購，如對設備的精度以及性能要求較高，推薦使用光馳科技自主生產的控制器搭配控制器出貨的產品，在出廠檢驗中都會做針對性的優化和校準，是您高要求使用的首選。
